ELEKTRONIKA ANALOG

DIODA

Dioda adalah menyearahkan arus satu periode saja

(lihat gambar di bawah ini)

Contoh Penggunaan
1. Untuk Pengaman Polaritas.
2. Untuk Penyearah.

Harga Batas
Yang dimaksud dengan harga batas dari dioda adalah batas kemampuan maksimal dari suatu dioda baik arus maupun tegangannya.
Contoh :     Dioda 1N4001
Harga batas arus          = 1 Ampere
Harga batas tegangan   = 50 Volt
             Contoh Penerapannya : Misalnya untuk peralatan / pesawat elektronika yang membutuhkan arus dibawah 1 Amper dengan tegangan dibawah 50 V maka dioda penyearah yang digunakan cukup dengan memakai dioda dengan type 1N4001.

maka diodanya (D1,D2,D3,D4) cukup menggunakan dioda dengan type 1N4001 sebanyak 4 buah.


Contoh Penggunaan Dioda

       1. Sebagai Penyearah Setengah Gelombang Dengan Beban Tahanan

Gambar rangkaian penyearah setengah gelombang

Prinsip Kerja Penyearah Setengah Gelombang

   Jika A positip ( + ), B negatip ( - ), maka dioda konduksi 1 bekerja ,

sehingga arus akan mengalir menuju RL dan kembali ke trafo.

Saat A negatip ( - ), B positip ( + ), maka dioda tidak konduksi/tidak bekerja,

sehingga arus tidak mengalir.

      Kejadian ini berulang/muncul lagi terus-menerus sehingga bentuk gelombangnya dapat digambarkan sebagai berikut :

Prinsip Kerja Penyearah Gelombang Penuh Dengan Dua Dioda

Gb. Rangkaian Penyearah Gelombang Penuh dengan Dua Dioda


Perlu diketahui bahwa untuk rangkaian penyearah gelombang penuh dua dioda diperlukan transformator yang mempunyai CT (Center Tap). Gelombang sinyal pada titik A selalu berbeda phasa 180° terhadap titik C sedangkan titik B sebagai nolnya.

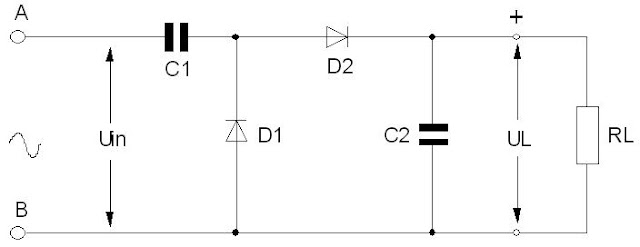

Sebagai Pengganda Tegangan

Prinsip Kerja Pengganda Tegangan
      Jika titik B positip ( + ), maka D1 konduksi (ON), C1 akan termuati sampai U maksimum, pada siklus berikutnya. Titik A positip maka D2 konduksi (ON) sehingga C2 akan termuati sampai 2.U maksimum atau U.L  =  2.U maksimum.
