INSTALASI LISTRIK

Pemasangan   instalasi   listrik   dengan pipa   PVC

      menurut   peraturan PUIL  adalah  pemasangan   saklar  pada  dinding  paling  rendah

    1,5  meter dari   lantai,   dengan   demikian   juga   dengan   kotak   kontak. Sedangkan

       kotak sekering 1,7 meter dari lantai. Tinggi antara lantai sampai plafon adalah 3,5 meter.

Jadi  setiap  saklar  memerlukan  pipa  3,5 –  1,5  = 2 meter

                  PERENCANAAN DAN PRAKTEK INSTALASI PENERANGAN 1 FASA / 2 GROUP

I.                    Tujuan:

-          Siswa merencanakan instalasi penerangan listrik dengan PHB 2 Group.

-          Siswa mampu dan terampil melaksanakan instalasi penerangan yang telah direncanakan

II.                  Waktu

a.       Hari                 : selasa

b.      Tanggal           : 4 Desember 2012

c.       Jam ke-            : 6 – 9

III.               Alat dan Bahan:                                             Jumlah

-          Tang Kombinasi                                                (1)

-          Tang cucut                                                         (1)

-          Tang potong                                                      (1)

-          Cutter                                                                  (1)

-          Obeng (-)                                                            (1)

-          Palu                                                                     (1)

-          Saklar tunggal                                                    (1)

-          Saklar seri                                                           (1)

-          saklar tukar                                                       sepasang

-          Kabel NYA ø 1,5mm                      (Merah, Kuning, Hitam, Biru)*

-          Pipa PVC 5/8 “ *

-          Benang *

-          Klem *

-          Lasdop *

-          T-Dos dan Kres-Dos *

-          L-bow *

-          Fuse 6 A                                                              (2)

-          Kotak Sekring 2 Group                                      (1)

-          KWH meter ­­                                                        (1)

-          Beban Lampu                                                      (4)

-          Fitting Lampu                                                      (4)

*  Jumlah sesuai yang dibutuhkan.

IV.            Gambar Kerja

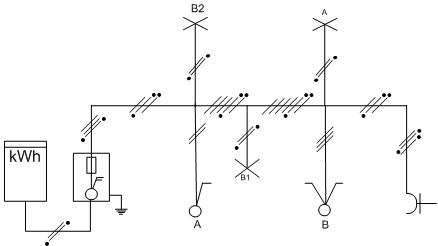

      a.     Gambar Pengawatan

b.         Gambar Diagram Pelaksanaan

V.                 Keselamatan kerja:

-          Gunakanlah Jaket lab saat melaksanakan praktikum.

-          Gunakan alat-alat K3 saat melaksanakan praktikum

-          Gunakan alat dan bahan sesuai dengan fungsinya.

-          Janga bergurau saat bekerja.

-          Pastikan tubuh anda dalam  keadaan sehat.

VI.               Langkah Kerja

1.   Sebelum melakukan praktikum terlebih dahulu berdo’a dengan keyakinan masing-masing

2.      Pahami gambar yang akan di praktikkan

3.      Siapkan semua alat dan bahan yang akan digunakan

4.      Pasng box sekring pada dinding / papan yang digunakkan untuk praktikum

5.      Rangkailah / pasang pipa sesuai dengan gambar/instalasi yang sudah di gambar

6.  Rangkailah dan masukkan kabel fasa dan netral kedalam pipa yang sudah dirangkai sesuai gambar

7.  Pada saat sambungan kabel di kotak pencabangan, sambungkan kabel dengan sambungan pigtail.

Cara penyambungan kabel dengan cara sambungan pigtail :

a.       Kupas kedua ujung kabel ± 10cm

b.      Lekatkan kedua ujung kabel dalam posisi silang

c.     Putar kedua ujung kabel dengan menggunakkan tang kombinasi agar mendapatkan smbungan yang sempurna.

d.      Potong dan rapikan ujung puntiran kabel dengan menggunakkan tang potong

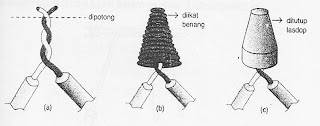

e.     Sambungan pigtail di lilitkan / di lapisi dengan benang wol

f.   Setelah di lapisi benang wol, sambungan pigtail ditutupi dengan lasdop agar sambungan tidak terkena air atau sejenisnya.

8.      Kemudian, pasang saklar tunggal, saklar ganda, saklar tukar sesuai dengan gambar

9.     Sambungkan kabel fasa dan netral pada fitting lampu dan stop kontak yang telah di pasang.

10.  Sambungkan kabel groun pada stop kontak dan hubungkan ke tanah melalui bok sekring.

11.  Pasang KWH meter sejajar deng box sekring.

12.  Masukkan kabel fasa dan netral dari keluaran box sekring ke KWH meter.

Cara memasang kabel di KWH meter :

a.       Pasang osaka terlebih dahulu, pastikan pemasangannya dengan benar dan kuat.

b.      Masukkan kabel input ke bawah dan output diatas pada terminal penghbung yang ada di osaka.

c.       Dari kabel input masuk ke nomer satu yang ada di KWH meter, kemudian di hubungkan ke nomer 2, masuk ke MCB,

d.      Kemudian output MCB di hubungkan ke fasa yang terhubung pada box sekring / beban

e.       Setelah selesai merangkai fasa, sekarang kabel netral dari inputan di masukkan ke nomer 4 dan di keluarkan di nomer 5, dan output-annya di hubungkan ke kabel netral dari box sekring.

13.  Setelah semuanya selesai, rapikan alat dan sisa bahan yang tidak digunakkan

14.  Beri tegangan pada sekring, dan siap di coba/dicek pada kondisi saklar dan lampu yang tepasang di fitting.

15.  Catat data hasil praktikum pada kolom yang telah di buat.

16.  Laporkan hasil praktek ke dosen pembimbing.

-          .

VII.              Kesimpulan

Untuk instalasi penerangan 1 fasa 2 group harus diperhatikan betul rangkaian pada masing-masing group. Dan untuk 1 group maksimal 8 titik beban. Hal ini dapat mengurangi pemadaman secara keseluruhan dan lebih rapi dalam penataan instalasi listrik sehingga mempermudah dalam perbaikannya.

GAMBAR TEKNIK

Ø PENSIL GAMBAR

         Pensil untuk menggambar lain dengan pensil yg digunakan untuk menulis, baik kwalitetnya maupun kwalitasnya. Pensil gambar umumnya tidak disertai karet penghapus pada salah satu ujungnya. Selain itu kekerasanya dicantumkan pada salah satu ujung pensilnya.

         Standard kekerasan pensil, seperti tabel berikut ini :

          H      =  Hard ( keras )                            B = Black ( hitam )

             HB = Half black  ( setengah hitam )         F = Firm  ( tetap )



1.      Angka didepan huruf  H menunjukkan tingkat kekerasannya ( semakin besar angkanya semakin keras ).

2.      Angka didepan huruf B menunjukkan kelunakan (semakin besar angkanya semakin lunak ).

UKURAN KERTAS GAMBAR

Ukuran kertas gambar mempunyai simbul A, B, C dan D. Hanya saja yang sering digunakan dalam menggambar teknik, menggunakan ukuran kertas gambar A yang terdiri dari A5, A4, A3, A2, A1, A0, dan 2A0. Sedangkan standard ukuran yang ditetapkan berdasarkan N-381 ( aturan normalisasi dari Belanda ) adalah ukuran kertas A yang juga sudah digunakan dalam standard ISO, sbb :

       lebarnya 5 mm, Untuk garis tepi pada ukuran kertas gambar A 4 dan A 5 ,   sedangkan untuk kertas  gambar A 3, A 2, A1, A0 dan 2A0  lebar 10 mm..

MENGENAL PERATURAN INSTALASI CAHAYA BERDASARKAN PUIL

1.Buku PUIL ( Peraturan Umum Instalasi Listrik ) adalah suatu peraturan yg

           sudah.

       2.menjadi keputusan pemerintah, yg berisi Peraturan Pemasangan Instalasi Listrik

          dengan tujuan untuk memberi petunjuk pengaturan, ditinjau dari segi keamanan,

          keindahan dan ketertiban.

      3.PUIL dibuat oleh Komisi Standarisasi Indonesia bersama-sama dengan instansi,

          lembaga pendidikan, dan masyarakat.

      4.Materi PUIL diambil dari materi-materi delapan negara yang sudah maju.
5.Untuk mencari peraturan dalam buku dilakukan dengan melihat daftar isi yg

          menyebutkan bab dan pasal serta nomor halaman.

                           PENGENALAN INSTALASI LISTRIK

BAHAN-BAHAN YANG DIGUNAKAN DALAM PEMASANGAN INSTALASI LISTRIK

        1.Kawat/kabel penghantar

          a. Jenis dan tipe suatu kabel ditentukan

oleh :

- bahan konduktornya.

- bahan isolatornya.

- teknik pembuatannya.

- susunan lapis demi lapis isolatornya.

- ketebalan isolatornya.

           b. Susunan penghantar/isolasi.

N   = kabel dengan inti tembaga.

NA = kabel dengan aluminium sebagai penghantar.

Y = isolasi PVC

A = kawat berisolasi

G=isolasikaret.

M   = selubung PVC

Gb = kawat pita baja.

B   = pita baja.

F   = variasi kawat baja.

CONTOH :
1.Kabel NGA : penghantar yg terdiri dari satu urat, dengan konduktor tembaga ,  berisolasi karet, diluarnya dilindungi lapisan / tenunan serat.
2.Kabel NYA : penghantar terdiri dari satu urat dengan konduktor tembaga berisolasi plastik ( PVC ).

              -Kabel tunggal (NYA) tidak boleh menempel langsung pada tembok atau kayu maka harus dipasang di dalam pipa

              -Kabel NYM boleh ditanam langsung di dalam atau menempel di tembok.

              -Penyambungan kabel instalasi dilakukan di dalam kotak sambung.

                            Ukuran kabel standar : 2,5 mm^2. Kabel 1,5 mm² hanya boleh dipasang
                            antara skakelar dan lampu

                3. Kabel NYAF : seperti NYA, tetapi konduktornya terdiri dari kawat halus,

                  dan lemas.
                4.NYM : penghantar yg terdiri dari satu urat atau lebih berisolasi dan selubungnya dari
                    plastik.

                5.Kabel NYAFGbY, 4 x 100mm2 , 0,6/1KV

                             N  = jenis penghantar tembaga.
                             Y   = berisolasi PVC
                             F   = bervariasi kawat baja.

                            Gb = berselubung pita pelat putih.

                             Y   = berisolasi PVC.

                            4 x  = berjalur 4 : merah,kuning,hitam, biru.

                     100mm2 = berpenampang masing2 100mm2

                    0,6/1KV   = diijinkan dialiri arus listrik bertegangan 600 Volt dan maximal 1000 V

               c.Penampang kabel

Penampang kabel untuk instalasi :

1,5 ; 2,5 ; 4 , 6 , 10 , 16 , 25 , 35 , 50 , 70 , 95 , 120 , 150 , 185 , 240 , 300 , 400 dan 500 mm2.

           2. PIPA

Pipa yg digunakan untuk pemasangan instalasi adalah pipa plastik ( PVC ) dengan ukuran inci yaitu 5/8 “ dan yg terbesar 2 “Kegunaan pipa tsb untuk melindungi kabel penghantar, jika dipasang didalam atau diluar tembok.

           3. TULE

Tule digunakan untuk menutup kedua ujung pipa agar kabel tidak tergores pada waktu memasukkan/memasang          kabel.

            4. KLEM

Klem digunakan untuk memasang pipa pada papan/kayu atau dinding tembok, ukurannya sama dengan ukuran pipa.Jenisnya PVC dan seng.

           5. ROL ISOLATOR

Rol isolator ialah bahan isolasi yg dipakai untuk meletakkan kabel dan diikat supaya tidak terhubung singkat jika terjadi kerusakan pada isolatornya. Bahan rol isolator terbuat dari PVC atau porselin.

             6. LASDOP

Lasdop digunakan untuk menutup sambungan kabel agar tidak hubung singkat, terbuat dari PVC atau porselin.

             7. SOCK

Sock digunakan untuk menyambung pipa lurus. Ukurannya sama dengan pipa yang dipakai, terbuat dari PVC.

           8. BOCHT

Bocht digunakan untuk menyambung pipa yg membentuk belokan siku-siku, terbuat dari PVC.

          9. KOTAK SAMBUNG

                Kotak sambung digunakan untuk tempat pencabangan pipa.

                Jenis Kotak Sambung :

a.      Kotak sambung cabang dua lurus .

b.      Kotak sambung cabang tiga ( T- dos )

c.      Kotak sambung cabang empat ( Kres – dos ).

Kotak sambung tsb terbuat dari PVC dan ukurannya sesuai dengan ukuran pipa yg digunakan, yaitu 5/8 “, sedang ukuran diatas 5/8 “ disebut DORADOS.

         10. KOTAK KONTAK

Kotak kontak atau lebih populer disebut stop kontak yg berguna sebagai sumber tenaga listrik. Stop kontak terbuat dari bahan plastik, ebonit, porselin.

Jenis stop kontak ada 2 yaitu :

a. Stop kontak tanpa arde

     Stop kontak ini digunakan untuk instalasi listrik yg masih menggunakan tegangan 110 Volt ( lihat gambar )

              b. Stop kontak dengan arde

Stop kontak dengan arde merupakan stop kontak yg umumnya digunakan untuk sambungan instalasi bertegangan 220 V.Pada stop kontak ini ada 3 titik sambungan, yaitu :

      1. satu titik sambungan untuk fasa.

      2. satu titik sambungan untuk netral/nol.

      3. satu titik sambungan untuk pentanahan.

sistem pemasangan stop kontak ada 2 : (1) pemasangan out-bow, dipasang diluar tembok atau untuk pemasangan instalasi rumah kayu. (2) pemasangan in-bow, di pasang di dalam / di tanam di dalam tembok

         11. SAKLAR

Sakelar digunakan untuk memutus dan menghubungkan rangkaian listrik. Saklar

harus memenuhi persyaratan PUIL, yaitu :

a.    harus dapat dilayani secara aman tanpa memerlukan alat bantu.

b.    jumlahnya harus sedemikian rupa sehingga semua pekerjaan pelayanan, pemeliharaan dan perbaikan pada instalasi dpt dilakukukan dgn aman.

c.    Dalam keadaan terbuka, bagian-bagian saklar yang bergerak harus tidak bertegangan.

d.    Harus tidak dapat menghubungkan dengan sendirinya, karena pengaruh gaya berat.

e.    Kemampuan saklar harus sesuai dengan

f.     daya alat yg dihubungkan.

          Saklar dapat dikelompokan menjadi 5 :

a.         Saklar kotak.

b.         Saklar tumpuk.

c.         Saklar sanding

d.         Saklar tuas.

e.         Saklar giling.

A.        Saklar kotak

         Untuk pemasangan instalasi penerangan umumnya digunakan saklar kotak untuk menyalakan dan mematikan lampu. Saklar ini diberi nama saklar kotak, karena dipasang diatas sebuah kotak.

Menurut fungsinya saklar kotak dapat dibedakan menjadi :

a. Saklar kutub satu ( eka kutub ).

b. Saklar kutub dua ( dwi kutub)

c. Saklar seri.

d. Saklar tukar ( saklar dua arah ).

f.  Saklar silang.

           Menurut bentuknya dapat dibedakan :

a.   Saklar putar.

b.   Saklar jungkir ( tumbler ).

c.   Saklar tarik.

d.   Saklar jungkit.

e.   Saklar tombol-tekan.

          Selain itu masih dapat dibedakan lagi :

a.   bentuk yg ditanam.

b.   bentuk yg tidak ditanam.

                           Gambar saklar tunggal dan saklar seri



                b. Saklar tumpuk

    Saklar tumpuk ialah suatu saklar putar jenis tertutup. aklar ini mempunyai kemampuan hantar arus : 16, 25, 63, 100, 200, 350, 630 Ampere.(lihat gbr)



            c. Saklar Sandung

              Saklar sandung terdiri dari sebuah poros yg dapat berputar, dan satu atau lebih

              dari satu piringan berlekuk-lekuk yg digunakan untuk alat peleyanan. ( lihat gbr )

      d. Saklar tuas : memiliki pisau-pisau yang dapat berputar pada salah satu ujungnya. setelah saklarnya dihubungkan pisau-pisau ini dijepit antara pegas-pegas kuat.

Gbr Saklar Tuas



    e. Saklar giling.

          Saklar giling ini mempunyai titik putar bagian-bagian yg bergerak berada

   ditengah. Sebuah saklar giling yg digerakkan oleh sebuah pelampung. Saklar

   pelampung ini digunakan untuk menghidupkan dan mematikan pompa listrik. Jika

   permukaan air dalam tangki menurun sampai titik tertentu, pompa akan bekerja.

   Dan jika permukaan air sdh mencapai ketinggian tertentu, maka pompa akan

   berhenti sendiri.

         12. PENGAMAN

    Arus yg mengalir dlm suatu penghantar menimbulkan panas. Agar suhu penghantarnya tidak naik terus, maka arusnya harus dibatasi agar aman. Untuk mengamankan hantaran atau alat digunakan pengaman yg disebut pengaman lebur. Pengaman lebur hrs memutuskan rangkaian yg diamankan jika arusnya semakin meningkat. Bagian dari pengaman memutuskan rangkaian disebut patron lebur.

       1.Patron lebur

    Patrun lebur memiliki kawat lebur dari perak dg campuran timbel, seng dan tembaga. Untuk kawat lebur digunakan perak, karena mempunyai daya hantar tinggi. Diamater kawat leburnya dibuat sekecil mungkin agar pd waktu kawatnya lebur tidak akan timbul banyak uap. Kawat lebur juga diberi kawat isyarat dari kawat tahanan. Kawat isyarat ini dihubungkan paralel dg kawat lebur.

      Karena tahanannya besar, maka arus yg mengalir dlm kawat kecil. Pada ujung kaeat isyarat terdpt sebuah piringan kecil berwarna yg berfungsi sbg isyarat putus tidaknya. Didlm patrun lebur juga ada pasirnya. Pasir ini dimaksudkan untuk memadamkan latu yg timbul jika kawat leburnya putus. Dan juga untuk meningkatkan penyaluran panasnya.

          Kode warna patrun lebur :

      - Merah muda       : 2 Amp

      - Coklat                 : 4 Amp

- Hijau                    : 6 Amp

- Merah                 : 10 Amp

- Abu-abu              : 16 Amp

- Biru                     : 20 Amp

- Kuning                : 25 Amp

- Hitam                   : 35 Amp

- Putih                    : 50 Amp

- Warna tembaga : 65 Amp.

         2. Pengepas Patron.

      Pengepas patron memiliki lubang pas dengan diameter yg berbeda-beda tergantung pada arus nominalnya. Setiap pengepas patron diberi kode warna untuk menandai arus nominalnya. Jadi setiap patron lebur dan pengepas patron diberi kode warna yg sama. ( lihat gbr )



                       Gbr patron lebur dan pengepas patron.

          3. Pengaman Ulir.

              Pengaman ulir terdiri dari rumah sekring, tudung sekring, pengepas

              patron dan patron lebur.

a.    Rumah sekring, digunakan untuk pemasangan patron lebur

     dan pengepas patron.( lihat gbr )

  b. Tudung sekring, memiliki sebuah bumbung berulir dan jendela kaca

      kecil.Kaca ini digunakan utk menutupi patron lebur yg bertegangan.

4.   Patron pisau.

Untuk pengaman lebur diatas 63 Amp, umumnya menggunakan

patron pisau.

        5. Pengaman otomatis.

   Sebagai pengganti pengaman lebur dapat juga dg pengaman

   otomatis.Pengaman ini memutuskan aliran secara otomatis, jika arusnya

   melebihi nilai tertentu. Keuntungan pengaman otomatis ini dapat digunakan lagi

   setelah pemutusan.

   Berdasarkan waktu pemutusannya pengaman otomatis dibagi atas :

a. Otomat L ( untuk hantaran )

Pengaman otomat jenis ini pengaman thermisnya disesuaikan dg

meningkatnya suhu hantaran. Jika terjadi beban lebih dan suhu hantarannya

melebihi nilai tertentu, maka elemen dwi logamnya akan memutuskan

arusnya.

b. Otomat H

( utk instalasi rmh tangga ) Secara thermis jenis ini sama dg otomat L, tetapi

pengaman elektromagnitnya memutuskan lebih cepat (0,2 detik ). Pada

instalasi rumah arus gangguan yg rendahpun harus diputuskan dengan cepat.

               c. Otomat G

Jenis otomat ini digunakan untuk mengamankan motor-motor listrik kecil untuk

arus  bolak-balik maupun arus searah, alat-alat listrik.

                            Gambar sekring otomatis

                    13. PERLENGKAPAN HUBUNG BAGI ( PHB )

                    Papan hubung bagi harus dibuat dari bahan yg tidak dapat terbakar, tahan

                    lembab dan kuat (aluminium, ebonit ).

                          MENYAMBUNG DAN MENCABANGKAN KABEL

Untuk pekerjaan menyambung dan mencabang kabel, kita harus mengupas

bagian isolasi kabel yang akan kita sambung dan cabangkan. Untuk

mempermudah dan agar mendapatkan hasil pekerjaan yg baik, maka kabel

yg telah dikupas perlu dibersihkan terlebih dahulu.

1. MENYAMBUNG KABEL

     Macam-macam sambungan kabel :

a.Menyambung cara EKOR BABI (Pig Tail)

    Menyambung cara ekor babi ialah cara yg paling sederhana dan mudah. Sambungan ini digunakan untuk menyambung atau mencabangkan satu atau beberapa kabel pada satu titik. Penyambungan cara ini sering dijumpai pada kotak sambung dan umumnya dipasang LASDOP sebagai pengikat dan sekaligus sebagai isolasi.

   Cara menyambung ekor babi : semua kabel yg akan disambungkan dijadikan satu kemudian diputar dengan TANG KOMBINASI sampai erat. Kemudian rapikan

    hasil sambungan dg memotong kelebihan kabel pd ujung sambungannya.

     b.Menyambung cara PUNTIR.

Ada 2 macam cara puntir, yaitu :

           - BELL HANGERS

           - WESTERN UNION

  Perbedaan bentuk kedua sambungan itu terletak pada jumlah puntirannya, sedangkan cara menyambungnya sama.

    Gambar a : cara menyambung.

    Gambar b : sambungan Bell Hangers

    Gambar c : sambungan Western Union.

c.Menyambung cara bolak-balik (Turn Back)

Menyambung cara bolak-balik ini dimaksudkan untuk

mendapatkan sambungan yg lebih kuat thd rentangan atau

tarikan. Cara menyambung bolak- balik ini dilakukan untuk kabel

max 4 mm2 ( karena mudah ditekuk dan dipuntir dg tangan ),

sedang untuk kabel dg ukuran yg lebih besar dilakukan dg cara

sambungan “ BRITANNIA “.

                                Gbr  Sambungan BRITANIA

    d.Menyambung kabel bernadi banyak.

Cara menyambung yg dijelaskan diatas tidak dapat

dilaksanakan untuk penyambungan kabel bernadi

banyak, sebab hasilnya tidak akan memuaskan.

Gbr   a : kabel setelah dikupas.

Gbr   b : urat-urat kabel diuraikan dan diberi tanda untuk

               memudahkan penyambungan.

Gbr   c : cara penggabungan kedua kabel.

Gbr   d : cara melilitkan tiap urat (nadi).

         Gbr   e : bentuk sambungan yg sdh jadi.

2.    MENCABANG KABEL

      Mencabang kabel dapat dilakukan 3 cara :

   a.Mencabang Datar ( Plain Joint )

      Pada hantaran yg panjang, misalnya antara rol-rol sekat dapat

      dilakukan pencabangan. Kabel yg memanjang dpt dikupas

      isolasinya, sedang kabel yg akan dicabangkan ujungnya

      dikupas juga. Sebelum dilakukan pencabangan, kedua kabel

      yg telah dikupas dibersihkan kawatnya.



      Gbr a : cara mengerjakan

      Gbr b : bentuk pencabangan yang sudah jadi ( Plain Joint )

      Gbr c : Plain Cross Joint.



   b.Mencabang SIMPUL ( Knotted tap joint ).

      Untuk mendapatkan pencabangan yg lebih kokoh pada

      pencabangan datar, dibuat pencabangan simpul.

Gbr a   : pekerjaan awal.

Gbr    b:cara membuat simpul.

Gbr c   : pencabangan simpul yg telah jadi.

     c.Pencabangan ganda ( Duplex Cross Joint )

                                       Pencabangan ganda kebel bernadi satu.

                                        Pencabangan ganda kabel bernadi banyak

3. MEMATRI DAN MENGISOLASISAMBUNGAN KABEL

a.    Mematri sambungan kabel.

Mematri ialah suatu pekerjaan menyambung dua buah logam dengan

perantara logam ketiga yg sifatnya lebih lunak, logam ketiga tsb dinamakan

patri atau solder. Pada proses pematrian ini logam ketiga tsb harus dalam

keadaan cair. Oleh karena itu patri harus merupakan paduan logam yg titik

cairnya lebih rendah dibanding dg logam yg akan dipatri.

                         Pada dasarnya ada 2 macam patri :

a. Patri lunak, terdiri daripaduan timah 60 % dan timbel 40 %.

b. Patri keras, ada 2 yaitu :

- Patri perak, dibuat dari paduan tembaga 20 % dan seng 80 %.

- Patri loyang, dibuat dari paduan tembaga 80 % dan seng 20 %

      Pematrian akan berhasil baik jika logam yg akan disambung hrs bersih dr kotoran.

                         Cara mematri sambungan kabel dengan menggunakan solder.

B. Mengisolasi sambungan kabel

Mengisolasi bertujuan untuk menutup kawat pada kabel sehingga tidak

memungkinkan terjadi persingunggan antara kawat yg satu dengan yg lain,

terutama setelah dilakukan penyambungan atau pencabangan. Bahan isolasi yg

digunakan : plastik, karet, atau kain yg dipernis.

                            Gbr. Cara mengisolasi sambungan kabel.

4. MEMASANG SEPATU KABEL ( SKUN KABEL )

Pemasangan sepatu kabel akan memudahkan pelaksanaan pekerjaan,

terutama untuk kabel-kabel besar.

    Ada beberapa cara pemasangan sepatu kabel, yaitu ;

disekrup, dijepit, dan dipatri. Pemasangan sepatu kabel hendaknya dibuat

sebaik mungkin agar diperoleh hubungan yg kuat dan sempurna agar tidak

mengalami kerugian tegangan.

                       Gbr. Beberapa macam bentuk sepatu kabel.

GAMBAR SKEMA HUBUNGAN PELAKSANAAN

INSTALASI LISTRIK 1 GROUP DENGAN 4 TITIK BEBAN

GAMBAR PENGAWATAN

               INSTALASI LISTRIK 1 GROUP DENGAN 4 TITIK BEBAN

                      Simbol dan konstruksi saklar instalasi

                      REKAP BEBAN

ü    Harga per titik        : Rp 25.000

     Banyak titik beban : 24

Maka: Rp: 25.000 x 24 = Rp 600.000,00

ü  Maka Total Biaya:

    Jumlah Biaya Komponen + Harga Per titik

     = Rp    3.419.500,00 + Rp 600.000,00

     = Rp  4.019.500,00 rupiah
